模塊介紹：

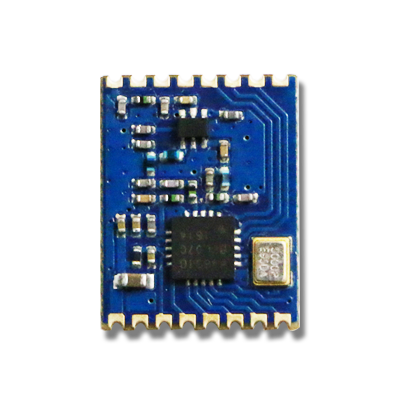

DL-RTS4463 基于 Silicon Labs的 SI4463 無線收發芯片設計，是一款體積小巧的、性能優異、遠距離的無線收發模塊。Silicon Labs 推出的該款芯片主要設定為 315MHz、433MHz、868MHz、915MHz 頻段，靈敏度可以達到 -124dbm ， 最 高 傳 輸 速 率 達 到1000Kbps，輸出功率通過寄存器配置范圍-20dbm 至+20dbm。模塊集成了所有射頻相關功能，用戶不需要對射頻電路設計深入了解，就可以使用本模塊輕松開發出性能穩定、可靠性高的無線產品，縮短產品的開發周期。
模塊采用單芯片架構，外圍采用高精度晶體、高 Q 值村田電感以及小體積的高容量的濾波電容。全部采用SMD 元件，接口采用標準間距的郵票邊封裝形式，利于緊湊型系統開發及批量貼片應用。
應用領域：
● 無線傳感器
● 家庭自動化
● 自動化數據采集
● 工業遙控、遙測
● 數據監測傳輸
● 智能家居控制
● 安防、報警控制
產品說明書 |
模塊特點：
● 無線傳感器
● 2000 米傳輸距離（1200bps）；
● 家庭自動化
● 工作頻率 433.92M（其他頻率需定制）
● 自動化數據采集
● 工作電壓：1.8V-3.6V
● 工業遙控、遙測
● 高頻性能為 SiliconLabs 系列中優；
● 數據監測傳輸
● 接口采用高效的 4 線 SPI 接口
● 智能家居控制
● 獨立的 64 字節 RXFIFO 與 TX FIFO
● 安防、報警控制
● 支持 WOR 無線信號喚醒，用于便攜設備
技術指標：
直流特性
| 描述 | 最小值 | 最大值 | 單位 |
| 電源電壓 | 1.8 | 3.6 | V |
| 工作電流 | RX ＜13mA | TX=85mA@20dbm | mA |
| 待機電流 | ＜1uA | 微安 | |
| IO 端口電壓 | Vss-0.3 | Vdd+0.3 | V |
| 工作溫度 | -40 | 85 | ℃ |
射頻特性 （除非另有說明，否則溫度 25 ℃，VCC 3.3V）
| 序號 | 特性 | 指標參數范圍 | 單位 | ||
| 最小值 | 標準 | 最大值 | |||
| 1 | 應用頻率范圍 | 142 | 433.92 | 1050 | MHz |
| 2 | 頻率間隔 | 100K | Hz | ||
| 3 | 發射功率 | -20 | 20 | dBm | |
| 4 | 接收靈敏度 | -124 | dBm | ||
| 5 | 調制方式 | GFSK | 2-FSK | OOK | MSK |
| 6 | 傳輸速率 | 1.2 | 1000 | Kbps | |
| 7 | 諧波功率 | -45 | —— | -35 | dBm |
| 8 | 通訊距離 | 1800 | 2000 | M | |
| 9 | OOK 調制模式，靈敏度 | -112 | dBm | ||
| 10 | OOK 調制模式，速率 | 120 | Kbps | ||
| 11 | 休眠待機功耗 | 0.9 | MHz | ||
| 12 | 晶體精度 | 10 | PPM | ||
產品尺寸:
引腳定義：
| 引腳 | 定義 | 功能說明 | 備注 |
| 1 | VDD | 電源供電 3.3V | RF VDD |
| 2 | TXRAMP | 外部 PA 的輸出，不使用 | |
| 3 | GPIO_0 | 直接連接芯片的 GPIO0 引腳 | |
| 4 | GPIO_1 | 直接連接芯片的 GPIO1 引腳 | |
| 5 | NIRQ | 中斷輸入引腳，中斷產生時輸出低電平 | 配置寄存器 |
| 6 | SCLK | 串行時鐘輸入。提供四線串行數據時鐘功能 | |
| 7 | MISO | 0~VDD 數字輸出 | |
| 8 | MOSI | 0~VDD 數字輸入 | |
| 9 | NSEL | 串行接口選擇輸入引腳 | |
| 10 | GPIO_2 | 直接連接芯片的 GPIO2 引腳 | |
| 11 | GPIO_3 | 直接連接芯片的 GPIO3 引腳 | |
| 12 | SDN | 關閉輸入引腳SDN=0或1 參考 IC 規格書 | |
| 13、14 | EN | RX_EN 接收使能，TX_EN 發射使能 | 電子開關切換 |
| 15 | GND | 接地，與系統共地 | 16-ANT |
