模塊介紹：

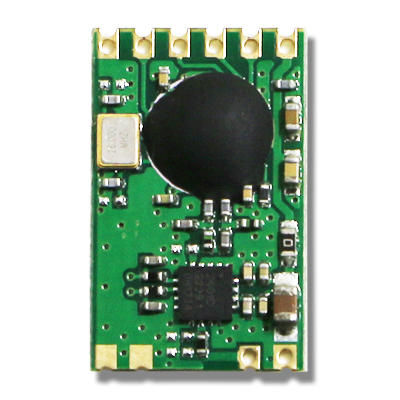

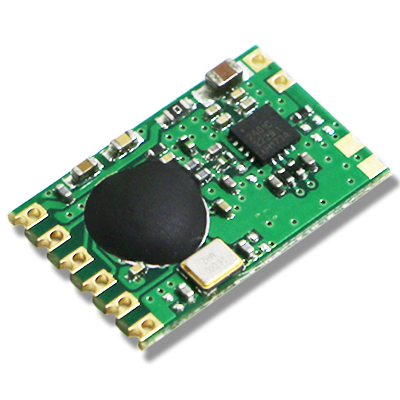

DL-24PA 基于TI-Chipcon 的CC2500 無線收發芯片設計，是一款體積小巧的、性價比高、遠距離的無線收發模塊。該2.4G 模塊廣泛應用于智能家居、玩具航模、近距離數傳控制領域。靈敏度可以達到-104dbm，最高傳輸速率達到500Kbps，輸出功率通過寄存器配置范圍-30dbm 至20dbm。模塊集成了所有射頻相關功能，用戶不需要對射頻電路設計深入了解，就可以使用本模塊輕松開發出性能穩定、可靠性高的無線產品，縮短開發周期。模塊采用SMD、DIP 兩種接口模式，但由于黑膠和里面的綁線熱脹系數不同需要人工焊接。模塊尺寸較小，方便應用于便攜式產品，且與DL-24D不帶功放的2.4G 模塊腳位兼容，搭配使用。
模塊特點：
● 空曠600 米傳輸距離（250Kbps）
● 工作頻率2400-2483MHz
● 工作電壓：1.8V-3.6V
● 可編程載波偵測，數字RSSI 輸出
● 卓越的選擇性及帶外隔離性能
● 采用沉金板綁定工藝，性價比極高
● 高頻功率放大器采用歐美品牌芯片
應用領域：
● 無線游戲控制器
● 無線鍵盤、鼠標
● 消費電子產品及玩具航模
● 氣象監測，數據采集
● 數據監測傳輸
● 智能家居控制
● 支持射頻（RF）技術的遙控器
引腳定義：
| 引腳 | 定義 | 功能說明 | 備注 |
| 1 | VCC | 電源電壓，直流1.8-3.6V | |
| 2 | MOSI | SPI 數據輸入，MOSI | |
| 3 | SCLK | SPI 接口的CLOCK 信號線 | |
| 4 | MISO | SPI 數據輸出，MISO | |
| 5 | CSN | CSN=0 有效 | |
| 6 | GND | 接地，和系統共地 | |
| 7 | ANT | 天線接口，標準50Ω天線 | |
| 補充說明 | PA 控制 | GPIO0、GPIO2 內部使能控制PA 的EN |
尺寸介紹：
DL-24PA 技術指標
直流特性：
| 描述 | 最小值 | 最大值 | 單位 |
| 電源電壓 | 1.8 | 3.6 | V |
| 工作電流 | RX ＜18mA | TX=110mA@0dbm | mA |
| 待機電流 | ＜1uA | uA | |
| IO 端口電壓 | Vss-0.3 | Vdd+0.3 | V |
| 工作溫度 | -20 | +85 | ℃ |
射頻特性（除非另有說明，否則溫度 25℃，VCC 3.3V）：
| 序號 | 特性 | 指標參數范圍 | 單位 | ||
| 最小值 | 標準 | 最大值 | |||
| 1 | 應用頻率范圍 | 2400 | 2483.5 | MHz | |
| 2 | 頻率間隔 | 100K | Hz | ||
| 3 | 發射功率 | -30 | 20 | dBm | |
| 4 | 接收靈敏度 | -103 | dBm | ||
| 5 | 調制方式 | GFSK | 2-FSK | OOK | MSK |
| 6 | 傳輸速率 | 1.2 | 500 | Kbps | |
| 7 | 諧波功率 | -48 | —— | -35 | dBm |
| 8 | 通訊距離 | 500 | 600 | 650 | M |
| 9 | 速率2.4K 時，靈敏度 | -105 | dBm | ||
| 10 | OOK 調制模式，速率 | 100 | Kbps | ||
11 | 休眠待機功耗 | 0.9 | uA | ||
| 12 | 晶體精度 *3225/ 2*6 | 10 | PPM | ||
