模塊介紹：

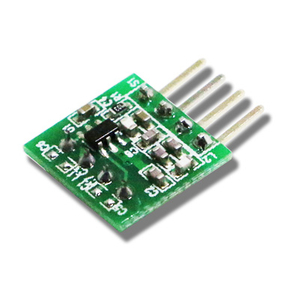

DL-RXP4302 是一款微功耗、高靈敏度的超外差接收模塊。具有高穩定性、抗干擾性強、外圍電路簡單的高性價比無線接收單元。同時也有超強的驅動力，可直接驅動標準解碼芯片或解碼主控芯片。應用的頻率有315MHz、433.92MHz 的典型應用，也可以定制特殊頻率 390MHz。正常接收功耗是同類超外差接收方案中成本較低的，并可以通過歐美無線電安規認證，應用到您的無線產品中為各項認證測試提供有力保障，可直接用于各種嵌入式應用中避免繁瑣的高頻性能調試，有效縮短開發周期。本公司推出該款模塊力求解決客戶產品開發過程中的低功耗、遠距離遙控等問題。模塊采用外部晶體為本振，不再使用成本較高的聲表諧振器，具有良好的量產一致性。
模塊特點：
● 空曠測試 300 米傳輸距離（1.2k）
● 工作頻率 315M、433.92M（390M 定制）
● 超寬工作電壓范圍 2.4V-5.5V
● CE 接口使能控制模塊的休眠喚醒
● 休眠喚醒模式平均功耗 500uA 以內
● 休眠狀態下＜1uA 的待機電流
● 可選配 R25 分立或 PT4450 發射系統
應用領域：
● 無線傳感器
● 家庭自動化
● 自動化數據采集
● 工業遙控、遙測
● 數據監測傳輸
● 家電控制
● 安防、報警控制
| 產品說明書 |
【用戶手冊】DL-RXP4302高靈敏度ASK無線接收模塊規格書  |
引腳定義/產品尺寸
| 引腳 | 定義 | 功能說明 | 備注 |
| 1 | ANT | 天線輸入端口，建議連接單芯銅線 | ＞0.8mmф |
| 2 | DATA | 數據輸出口，可與解碼單元通訊 | |
| 3 | CE | 接收高電平使能，休眠/喚醒控制 | 5-8mS |
| 4 | GND | 接地，與系統共地 | |
| 5 | KEY2 | 電源輸入，建議采用 3.3V 或 5.0V |
