模塊介紹:

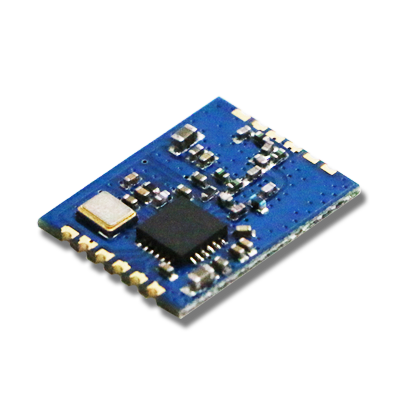

DL-RTA7139 是臺灣笙科 A7139 無線收發芯片設計,是一款完整的、體積小巧的、低功耗的無線收發模塊。A7139 是一款 ISM 頻段無線收發芯片,主要設定為 315 / 433 / 470/ 868 / 915 /MHzISM/ SRD 頻段,具有非常低的功耗(如,434MHz 頻段,RX 模式下功耗為 3.8mA), 非常適合電池供電視距距離無線傳輸, 而且能夠提供非常好的鏈路預算,高效 E 類功放輸出功率高達 20dBm, 最高傳輸速率達 250Kbps。用戶不需要對射頻電路設計深入了解,就可以使用本模塊輕易地開發出性能穩定、可靠性高的無線產品。
模塊特點:
● 模塊尺寸小, 采用 SMD 郵票邊半孔封裝模式;
● 工作頻率:433.92Mhz, 可工作于 315M-915MHz 等定制頻率;
● 空曠傳輸 1.2 千米; 室內測試:10 層穩定傳輸;
● 支持 FSK, GFSK 調制方式,可編程控制;
● 通信速率 2Kbps~250Kbps,可編程配置;
● 最大輸出功率達 20dBm, -119dBm@2kbps 高接收靈敏度;
● 低功耗,接收電流<4mA(AGC Off);
● 具 有 低 功 耗 工 作 模 式 , 功 耗 <0.3uA, 非 常 適 合 電 池 供 電 視 距 距 離 無 線 傳 輸
● 獨立的 64byte 發射/接收數據緩沖區
● WOR 功能可設置待機和接收狀態切換時間以降低功耗
● 支持 RSSI 信號強弱檢測,提供電池欠壓檢測
● 供電電壓:1.9~3.6V DC
應用領域:
● ISM 頻段數據通信
● 智能樓宇、智能建筑
● 智能家居安全
● AMR
● 無線遠程控制
● 建筑自動化
● 無線傳感器網絡
● 能量控制和管理
● RKE(遠程無鑰匙進入)
● 熱能采集,表計測量
技術參數:
序號 | 技術指標 | 參數 | 備注 |
1 | 工作電壓 | 1.9~3.6V DC | |
2 | 中心頻率 | 433.92MHz | 其他頻點可訂制 |
3 | 發射功率 | -30~20dBm | 可編程配置 |
4 | 接收靈敏度 | -107dBm@100Kbps;-119dBm@2Kbps | FSK/433.92Mhz |
5 | 調制方式 | FSK/GFSK | 可編程配置 |
6 | 傳輸速率 | 2K~250Kbps | |
7 | 接收電流 | <4mA | AGC Off |
8 | 發射電流 | 31mA@12.5dBm, 82mA@20dBm | |
9 | 待機電流 | <0.3uA | 請參考芯片工作方式 |
10 | 通訊距離 | 1200m | 空曠傳輸 |
11 | 工作溫度 | -20~85℃ |
引腳定義:
序號 | 名稱 | 說明 | 備注 |
PIN1 | VDD/REG | 電源輸入 | |
PIN2 | GND | 系統地 | |
PIN3 | SCS | SPI 片選輸入 | DI |
PIN4 | SCK | SPI 時鐘輸入 | DI |
PIN5 | SDIO | SPI 數據接口 | DI/O |
PIN6 | GPIO1 | 數字信號 IO/1 ,SPI 數據輸出 | DI/O |
PIN7 | GPIO2 | 數字信號 IO/2 ,SPI 數據輸出 | DI/O |
PIN8 | CKO | 數字時鐘輸出 | DO |
PIN9 | GND | 系統地 | |
PIN10 | GND | 信號地 | 天線屏蔽層良好接地 |
PIN11 | ANT | 射頻輸出(天線接口) | |
PIN12 | GND | 信號地 |
產品尺寸:
模塊介紹:
DL-RTA7139 是臺灣笙科 A7139 無線收發芯片設計,是一款完整的、體積小巧的、低功耗的無線收發模塊。A7139 是一款 ISM 頻段無線收發芯片,主要設定為 315 / 433 / 470/ 868 / 915 /MHzISM/ SRD 頻段,具有非常低的功耗(如,434MHz 頻段,RX 模式下功耗為 3.8mA), 非常適合電池供電視距距離無線傳輸, 而且能夠提供非常好的鏈路預算,高效 E 類功放輸出功率高達 20dBm, 最高傳輸速率達 250Kbps。用戶不需要對射頻電路設計深入了解,就可以使用本模塊輕易地開發出性能穩定、可靠性高的無線產品。
模塊特點:
● 模塊尺寸小, 采用 SMD 郵票邊半孔封裝模式;
● 工作頻率:433.92Mhz, 可工作于 315M-915MHz 等定制頻率;
● 空曠傳輸 1.2 千米; 室內測試:10 層穩定傳輸;
● 支持 FSK, GFSK 調制方式,可編程控制;
● 通信速率 2Kbps~250Kbps,可編程配置;
● 最大輸出功率達 20dBm, -119dBm@2kbps 高接收靈敏度;
● 低功耗,接收電流<4mA(AGC Off);
● 具 有 低 功 耗 工 作 模 式 , 功 耗 <0.3uA, 非 常 適 合 電 池 供 電 視 距 距 離 無 線 傳 輸
● 獨立的 64byte 發射/接收數據緩沖區
● WOR 功能可設置待機和接收狀態切換時間以降低功耗
● 支持 RSSI 信號強弱檢測,提供電池欠壓檢測
● 供電電壓:1.9~3.6V DC
應用領域:
● ISM 頻段數據通信
● 智能樓宇、智能建筑
● 智能家居安全
● AMR
● 無線遠程控制
● 建筑自動化
● 無線傳感器網絡
● 能量控制和管理
● RKE(遠程無鑰匙進入)
● 熱能采集,表計測量
技術參數:
序號 | 技術指標 | 參數 | 備注 |
1 | 工作電壓 | 1.9~3.6V DC | |
2 | 中心頻率 | 433.92MHz | 其他頻點可訂制 |
3 | 發射功率 | -30~20dBm | 可編程配置 |
4 | 接收靈敏度 | -107dBm@100Kbps;-119dBm@2Kbps | FSK/433.92Mhz |
5 | 調制方式 | FSK/GFSK | 可編程配置 |
6 | 傳輸速率 | 2K~250Kbps | |
7 | 接收電流 | <4mA | AGC Off |
8 | 發射電流 | 31mA@12.5dBm, 82mA@20dBm | |
9 | 待機電流 | <0.3uA | 請參考芯片工作方式 |
10 | 通訊距離 | 1200m | 空曠傳輸 |
11 | 工作溫度 | -20~85℃ |
引腳定義:
序號 | 名稱 | 說明 | 備注 |
PIN1 | VDD/REG | 電源輸入 | |
PIN2 | GND | 系統地 | |
PIN3 | SCS | SPI 片選輸入 | DI |
PIN4 | SCK | SPI 時鐘輸入 | DI |
PIN5 | SDIO | SPI 數據接口 | DI/O |
PIN6 | GPIO1 | 數字信號 IO/1 ,SPI 數據輸出 | DI/O |
PIN7 | GPIO2 | 數字信號 IO/2 ,SPI 數據輸出 | DI/O |
PIN8 | CKO | 數字時鐘輸出 | DO |
PIN9 | GND | 系統地 | |
PIN10 | GND | 信號地 | 天線屏蔽層良好接地 |
PIN11 | ANT | 射頻輸出(天線接口) | |
PIN12 | GND | 信號地 |
產品尺寸:
