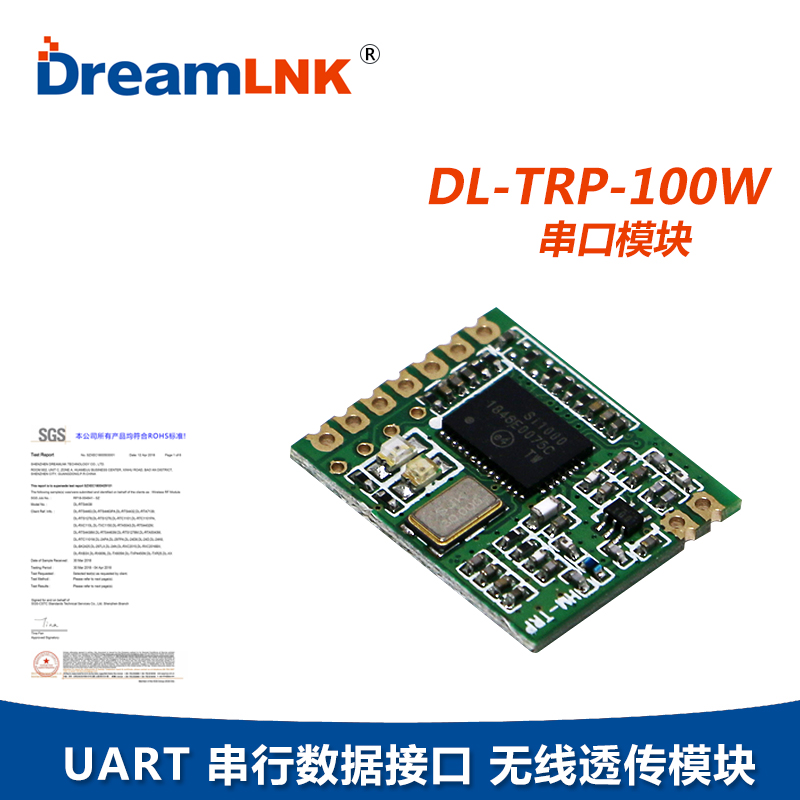

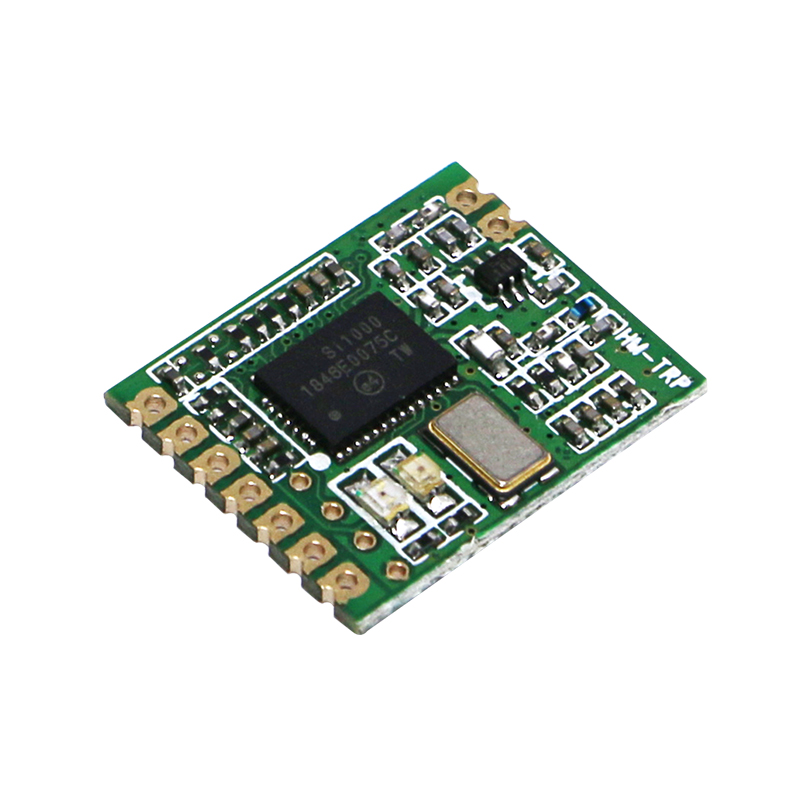

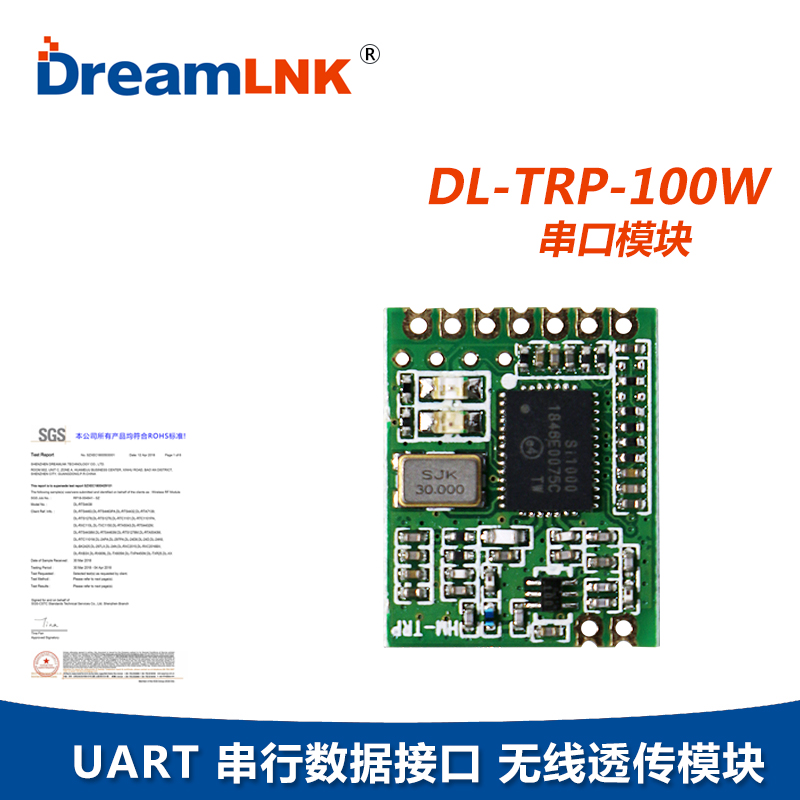

串口無線模塊100mW 收發SOC模組

模塊介紹：

DL-TRP系列是一款低成本，高性能的FSK無線透明數據收發模塊?？晒ぷ髟?33/470/868/915MHz ISM 頻段。具有尺寸小，功率大，靈敏度高，傳輸距離遠，通訊數率高，內部自動完成通訊協議轉換和數據收發控制等特點。模塊提供 UART 串行數據接口，只需提供串行數據即可輕松實現無線數據傳輸功能。用戶還可以根據自己的需求靈活配置摸塊的串行速率，工作頻率，發射功率，通訊數率，調制頻偏，接收帶寬等參數。DL-TRP 系列模塊可廣泛應用于各類無線數據傳輸領域，是設計無線數據傳輸產品的理想選擇。

特點簡介：

● 低成本，高性能，高可靠

● FSK 調制, 半雙工通訊，抗干擾能力強

● 433/470/868/915MHz ISM 頻段，使用無須申請頻點

● 最大輸出功率 100mW(20dBm)，輸出功率可在 1-20dBm 范圍內調整

● 接收靈敏度-117dBm

● 發射工作電流 100mA@20dBm, 40mA@14dBm

● 接收工作電流 25mA

● 低功耗睡眠模式電流 1uA

● 標準 TTL 電平 UART 串行接口, 可擴展為 RS232 接口或其它接口

● 工作頻率可設置，允許多個模塊頻分復用，互不干擾

● 調制頻偏和接收帶寬可選，用戶可通過軟件配置

● 通訊協議轉換及射頻收發切換自動完成，用戶無須干預，簡單易用

● 通訊速率 1.2kbps -115.2kbps，用戶可通過軟件配置

● 提供 ENABLE 控制信號，由用戶控制占空比，滿足不同需求

● RSSI 功能

● LED 指示功能

● 傳輸距離遠，開闊地無干擾情況下可達 1Km 以上

●小體積 20*16*2MM SMD 封裝，安裝方便

● 生產免調試

● ISM 頻段數據通信

● 智能樓宇、智能建筑

● 智能家居安全

● AMR

● 無線遠程控制

● 建筑自動化

● 無線傳感器網絡

● 能量控制和管理

● RKE（遠程無鑰匙進入）

● 熱能采集，表計測量

極限值：

性能參數：

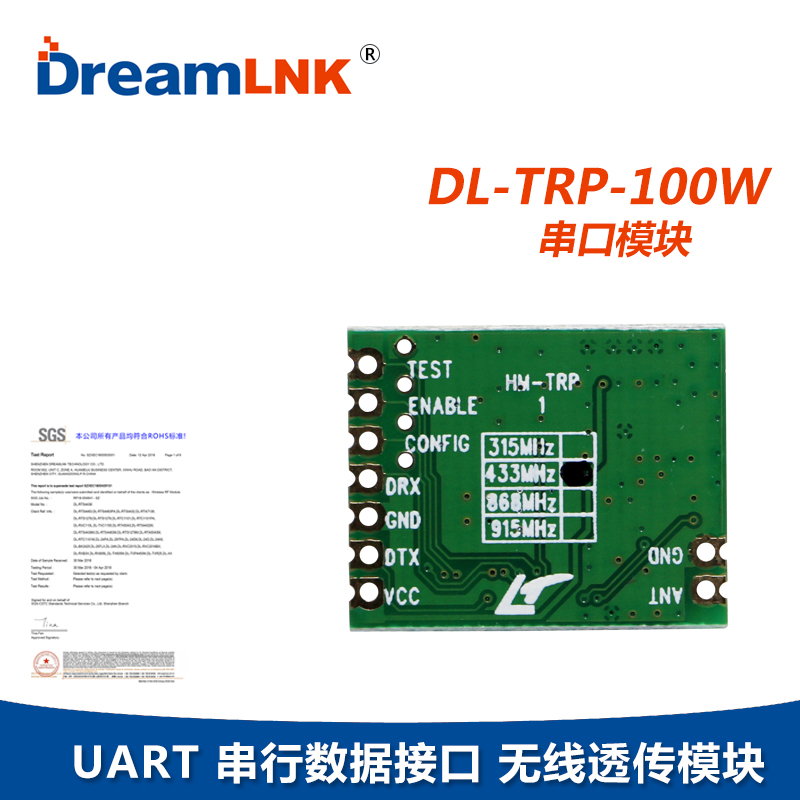

引腳定義：

產品尺寸
