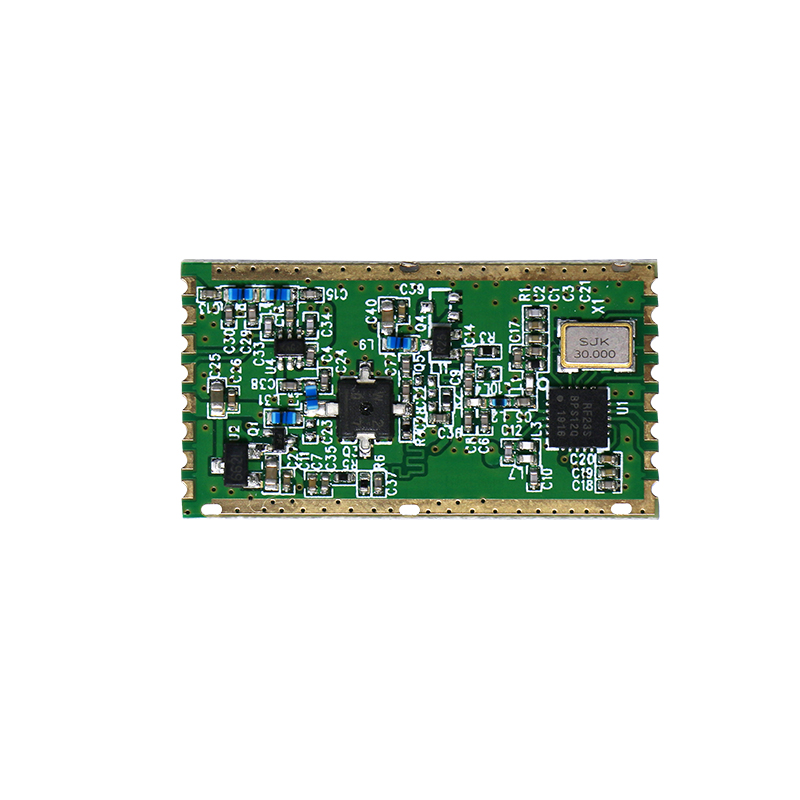

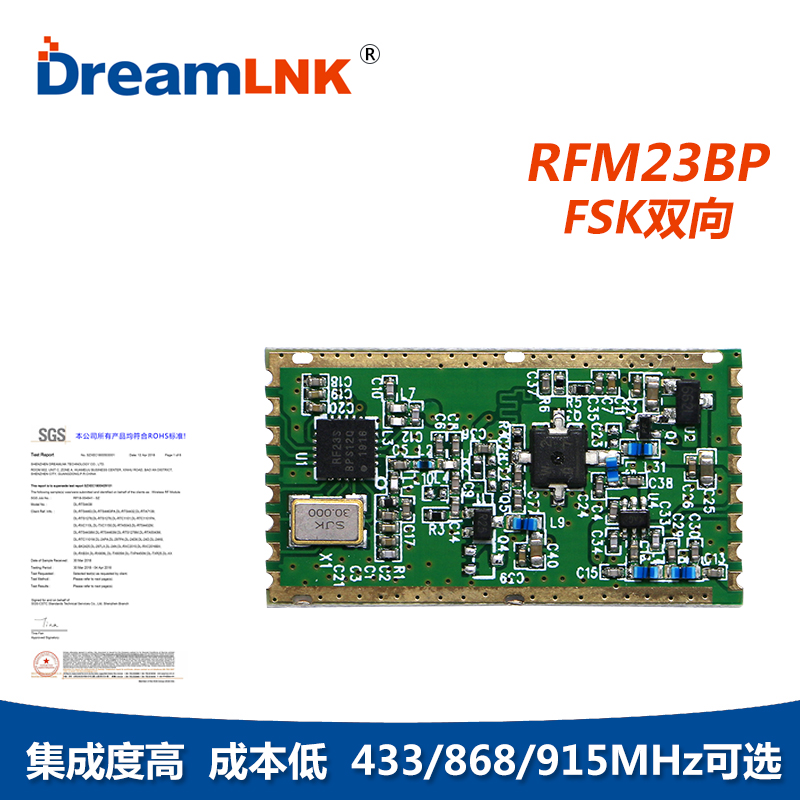

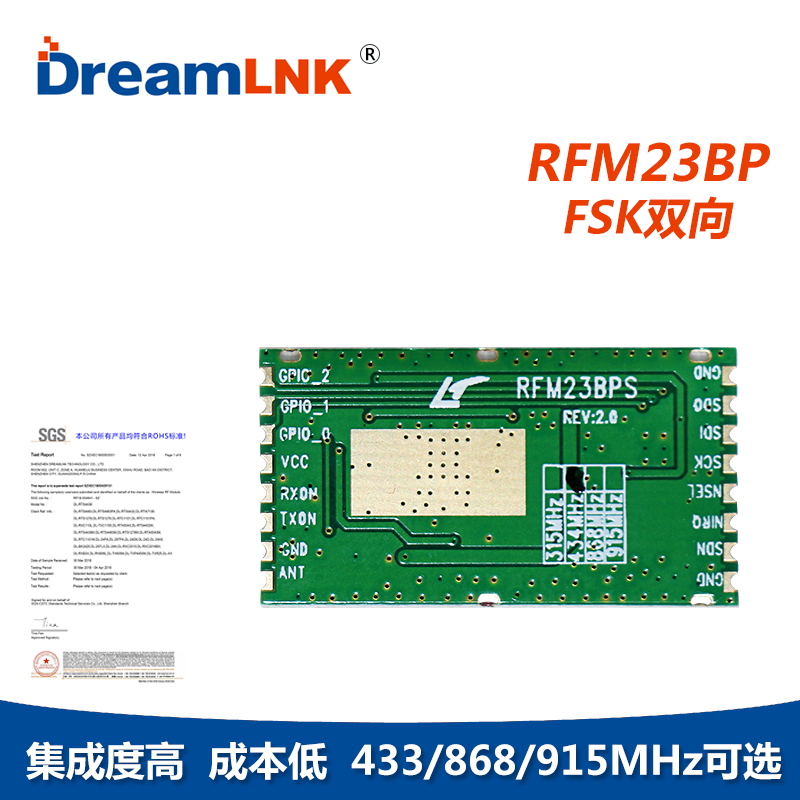

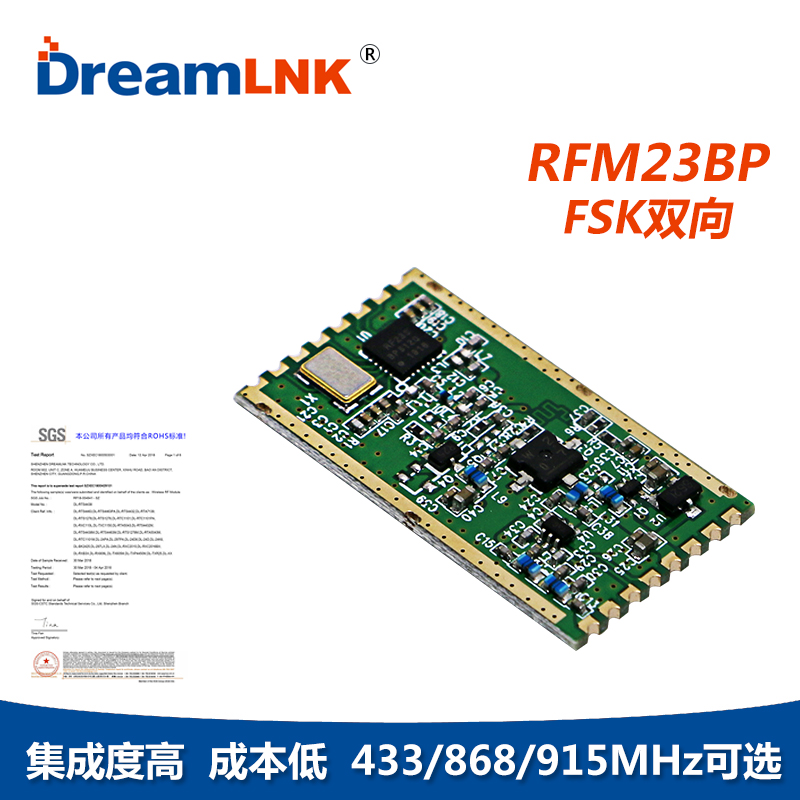

RFM23BP無線模塊FSK雙向收發一體

產品介紹：

駿曄科技的RFM23BP是高度集成的低成本433/868 / 915MHZ無線ISM收發器模塊。低接收靈敏度（–120dBm）加上業界領先的+ 30dBm輸出功率，可確保擴展性范圍和改進的鏈接性能。內置天線分集和對跳頻的支持可用于進一步擴展范圍并增強表現。

其他系統功能，例如自動喚醒定時器，低功耗電池檢測器，64字節TX / RX FIFO，自動數據包處理和前同步碼檢測可降低總體電流消耗，并允許以較低的成本使用系統MCU。集成的溫度傳感器，通用ADC，上電復位（POR）和GPIO進一步降低了整體系統成本和尺寸。

RFM23BP數字接收架構具有高性能ADC以及基于DSP的調制解調器，可以執行解調，過濾和分組處理以提高靈活性和性能。直接數字傳輸調制和自動PA功率斜坡確保精確的發射調制并減少了頻譜擴展，確保符合全球法規包括FCC，ETSI。提供了易于使用的計算，可快速配置無線電設置。

模塊特點：

● 頻率范圍：433/868 / 915MHz ISM頻段

● 靈敏度：–120 dBm

● 輸出功率范圍：+30 dBm Max（RFM23BP）

● 低功耗：

   25 mA接收

   550 mA @ +30 dBm發射

● 數據速率= 0.123至256 kbps

● FSK，GFSK和OOK調制

● 電源：3.3?6 V

● 超低功耗關機模式

● 數字RSSI

● 喚醒定時器

● 自動頻率校正（AFC）

● 上電復位（POR）

● 天線分集和TR開關控制

● 可配置的數據包處理程序

● 前導檢測器

● TX和RX 64字節FIFO

● 電池電量不足檢測器

● 溫度傳感器和8位ADC

● 溫度范圍：–40?+ 85°C

● 16針SMD封裝

產品說明書

【用戶手冊】RFM23BP   規格書?

典型應用:

● 遠程抄表

● 遠程無鑰匙進入

● 家庭自動化

● 工業控制

● 傳感器網絡

● 健康監測器

● 標簽閱讀器

● 遙控

● 家庭安全和警報

● 遙測

● 個人數據記錄

● 玩具控制

● 胎壓監測

● 無線PC

駿曄科技FSK雙向收發一體模塊系列：DL-RTS4438/DL-RTS4438B基于Silicon Labs的si4438無線收發芯片設計;DL-RTS4463/DL-4463PA基于Silicon Labs的si4463無線收發芯片設計;DL-RTS4432基于Silicon Labs的si4432無線收發芯片設計;DL-RTC1101&DL-RTC1101B&DL-RTC1101-PA基于 TI-Chipcon的CC1101無線收發芯片設計;DL-RXC113L基于 TI-Chipcon的CC113L無線收發芯片設計;DL-TXC1150 基于 TI-Chipcon的CC1150 無線收發芯片設計;DL-TRP系列FSK遠距離透傳串口模塊;DL-RTM300&300H基于CTM2300無線收發芯片設計;DL-RFM95,DL-RFM96基于lora芯片sx1276無線收發芯片設計頻率868/915MHz/433/470MHz;DL-RFM95,DL-RFM98/DL-RTS1278/M-SX1278S2基于lora芯片sx1278無線收發芯片設計;DL-RTA7139是臺灣笙科A7139 無線收發芯片設計;DL-RTA5043是一款基于瑞士 AXSEM 品牌的 AX5043射頻芯片的50mW窄帶傳輸（功率集中）無線數傳模塊等等。

FSK模塊介紹：

FSK(Frequency-shift keying)：頻移鍵控，又稱數字調頻，窄帶通訊，采用高靈敏度射頻芯片設計。 通訊速率高、抗干擾能力強、通過軟件設計能實現各種數據傳輸方式與低功耗及喚醒工作方式。

FSK的主要優點是: 實現起來較容易,抗噪聲與抗衰減的性能較好。在中低速數據傳輸中得到了廣泛的應用。

FSK無線模塊是純硬件的無線模塊，其接口采用SPI通信方式，需要外接MCU，對MCU進行編程配置模塊芯片的寄存器參數，完成數據通信。
